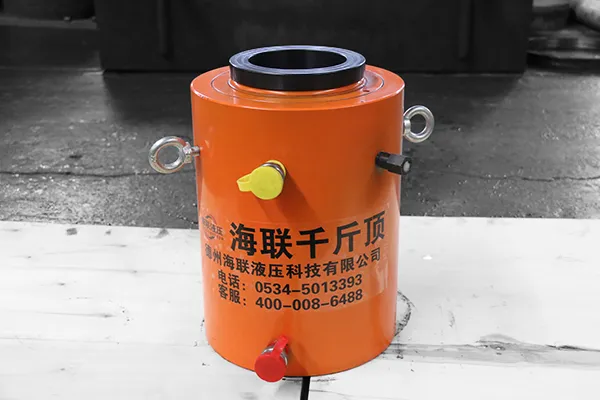

Гидравлический домкрат с полым штоком
Полый гидравлический домкрат (гидроцилиндр) для испытаний анкеров на вырыв и работ по натяжению
- Макс. грузоподъемность 200 т
- Ход 200 мм
- Макс. рабочее давление 63.7 МПа

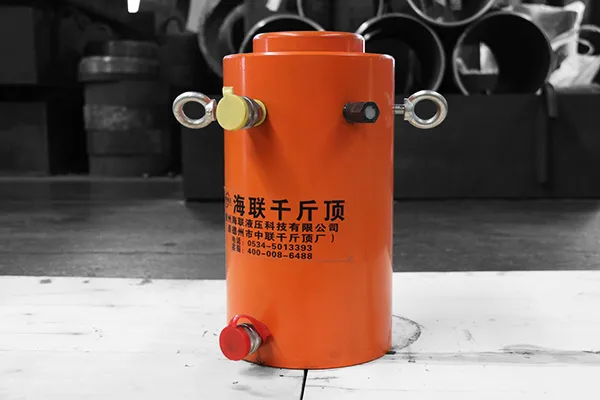

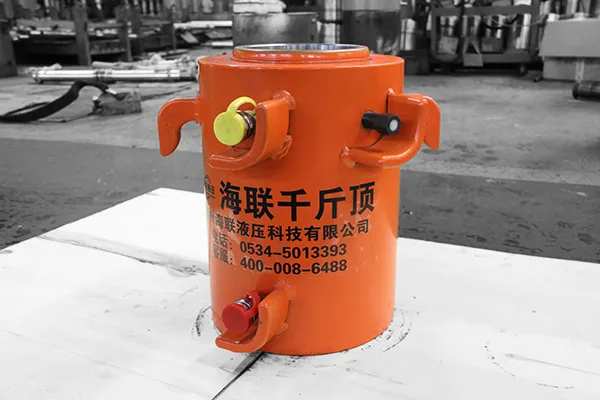

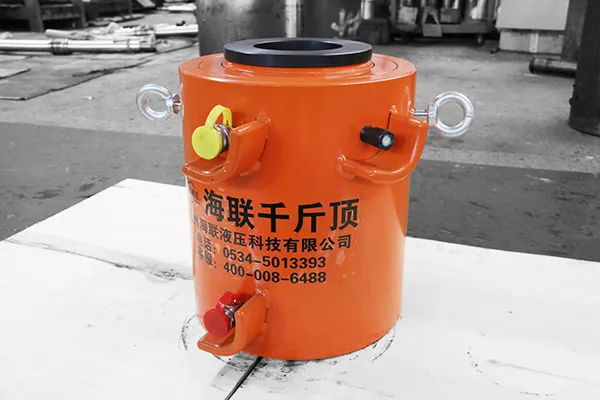

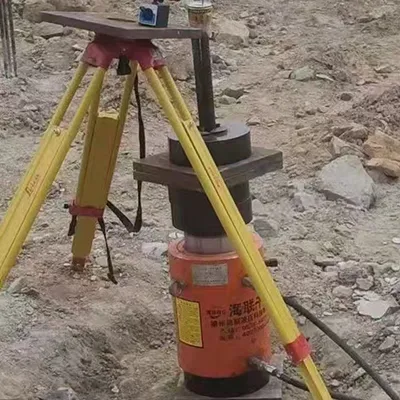

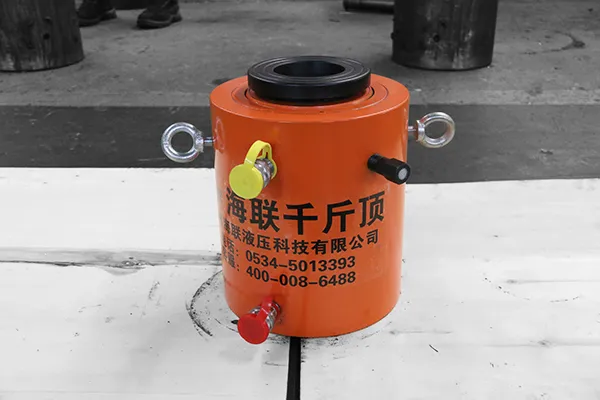

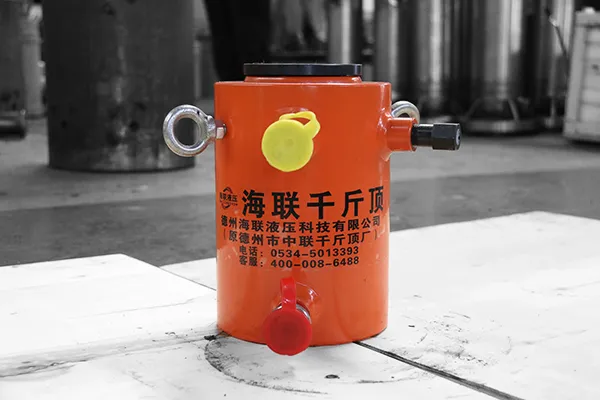

Домкрат с полым штоком выполнен по схеме с полым плунжером. Диаметр центрального отверстия, в зависимости от тоннажа, составляет от 18 до 120 мм. Он применяется для испытаний натяжения анкерных болтов, монтажа анкерных тяг и аналогичных работ. В комплекте с интеллектуальным цифровым манометром, высоконапорным шлангом с быстросъемными соединениями, анкерным инструментом и переносным кейсом он образует полный комплект системы испытаний анкеров на вырыв большой грузоподъемности.
Технические характеристики
| Модель | Грузоподъемность (т) | Ход (мм) | Наружный диаметр (мм) | Внутренний диаметр (мм) | Диаметр штока (мм) | Диаметр центрального отверстия (мм) | Высота (мм) | Рабочее давление (МПа) | Масса (кг) |
 |
50 | 120 | 159 | 125 | 105 | 60 | 245 | 63.7 | 25 |
 |
60 | 200 | 203 | 160 | 130 | 90 | 360 | 52.5 | 55 |
 |
65 | 200 | 203 | 160 | 130 | 90 | 360 | 57.5 | 55 |
 |
100 | 140 | 245 | 180 | 150 | 86 | 300 | 62.75 | 75 |
 |
100 | 200 | 273 | 200 | 170 | 120 | 365 | 62.45 | 110 |
 |
150 | 200 | 273 | 220 | 180 | 90 | 365 | 52.7 | 120 |
 |
200 | 200 | 325 | 250 | 200 | 120 | 370 | 51 | 155 |
Общие сведения
- Полая конструкция: центральное сквозное отверстие позволяет пропускать арматуру, резьбовые стержни или тросы.
- Функция натяжения: специально разработан для натяжения преднапряженных анкеров, стальных канатов (тяг) или арматурных стержней.
- Управляемый возврат: оснащен гидроцилиндром двустороннего действия для активного и безопасного возврата под контролем.
- Опциональный увеличенный ход: доступны варианты с разным ходом для задач с большим требуемым перемещением при подъеме.
- Простая установка: домкрат можно надеть непосредственно на изделие без сложных опор и приспособлений.
- Многофункциональность: широко применяется в преднапряженных конструкциях, при монтаже оборудования, подъеме, выталкивании, зажиме и испытаниях.
