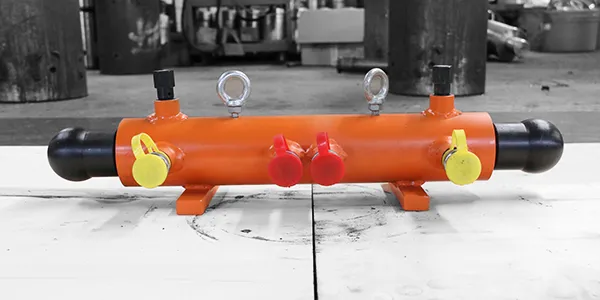

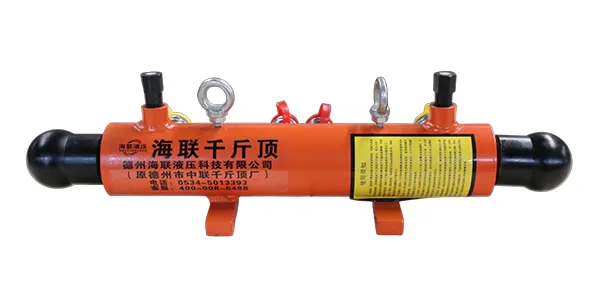

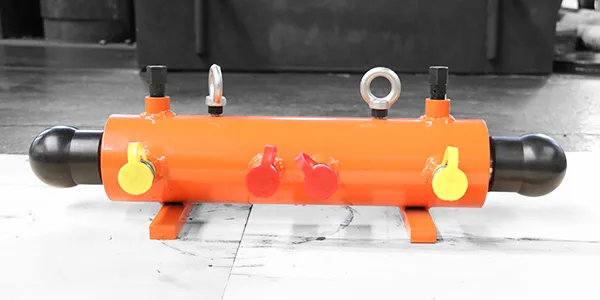

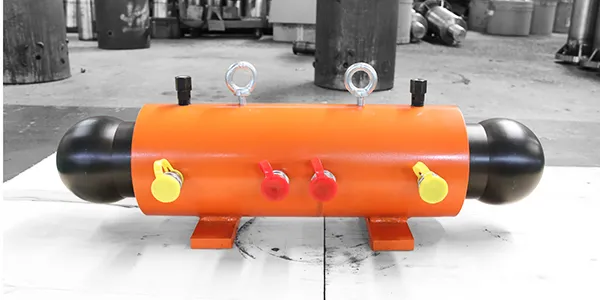

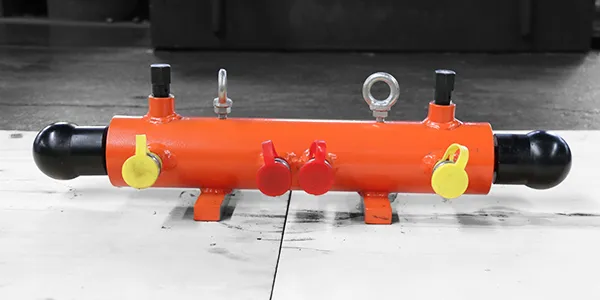

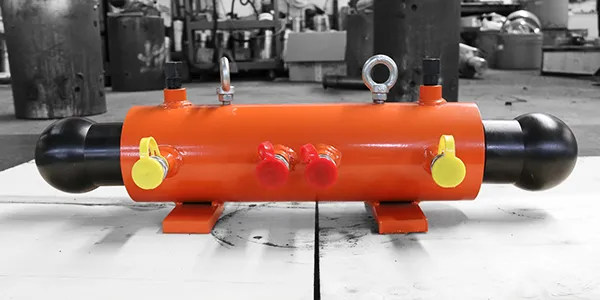

Гидравлический домкрат двустороннего действия
Горизонтальный гидроцилиндр двустороннего действия для двунаправленного нагружения и испытаний перемещений при испытаниях свайных оснований
- Макс. грузоподъемность 100 т
- Ход 200 мм
- Макс. рабочее давление 65 МПа
Домкрат двустороннего действия специально разработан для испытаний свай или горизонтального перемещения оборудования. Он обеспечивает управляемое выдвижение и втягивание поршня, достигая погрешности позиционирования порядка 5 мм. Со стороны штока установлен фланец со сферическим шарниром, обеспечивающий устойчивое соосное положение. Двунаправленная работа в горизонтальной плоскости снижает отклонения и обеспечивает надежную работу.
Технические характеристики
| Модель | Грузоподъемность (т) | Ход (мм) | Наружный диаметр (мм) | Внутренний диаметр (мм) | Диаметр штока (мм) | Высота (мм) | Рабочее давление (МПа) | Масса (кг) |
 |
10 | 200 | 85 | 45 | 30 | 110 | 50.95 | 40 |
 |
20 | 200 | 89 | 63 | 40 | 780 | 64.5 | 44 |
 |
30 | 200 | 114 | 80 | 50 | 790 | 59.8 | 63 |
 |
50 | 200 | 140 | 100 | 70 | 840 | 63.7 | 97 |
 |
100 | 200 | 180 | 140 | 100 | 210 | 65 | 90 |
Общие сведения
- Двунаправленное движение: шток гидроцилиндра синхронно выдвигается и втягивается, что подходит для горизонтальных статических нагрузочных работ.
- Компактная конструкция: низкая высота позволяет устанавливать в стесненных пространствах.
- Высокая стабильность: прецизионные поршневые элементы обеспечивают плавный ход и точное позиционирование.
- Долговечность и надежность: изготовлен из высококачественной легированной стали 27SiMn с термообработкой для увеличения срока службы.
- Универсальность: подходит для позиционирования оборудования, регулировки узлов, снятия (выпрессовки) форм и аналогичных задач.
- Безопасная и контролируемая работа: обеспечивает точное управление перемещением для надежной и безопасной эксплуатации.

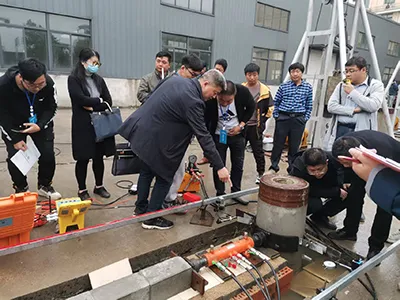

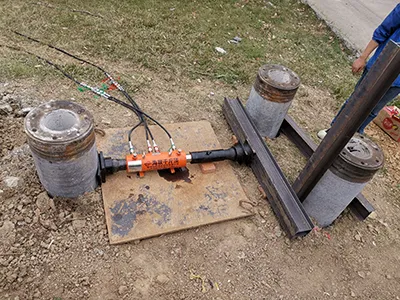

Применение на объекте
