Горизонтальный плунжерный насос для замены винтового насоса
Энергосберегающий питательный насос фильтр-пресса для замены винтового насоса при работе с суспензиями
Чтобы удовлетворить потребности заказчиков по замене винтовых насосов в системах фильтр-прессов, мы разработали специализированный горизонтальный плунжерный насос, рассчитанный на узкие и вытянутые монтажные пространства, характерные для компоновок с винтовым насосом. По результатам эксплуатации на площадках переработанная конструкция обеспечивает достаточный доступ для обслуживания, стабильную работу, низкий уровень шума и отсутствие вибраций, что подтверждается устойчиво положительными отзывами клиентов.
Технические характеристики
| Модель | Расход (м³/ч) | Давление (МПа) | Напор (м) | Двигатель (кВт) | Охлаждение | Фланцы (вх/вых) | Материал цилиндра |
|
|
3 | 1.5 | 150 | 3 | Воздушноеохлаждение | DN50 | 45#/304/316L/2205 (доступные варианты) |
|
|
10 | 1.5 | 150 | 3 | Воздушноеохлаждение | DN80 | |
|
|
15 | 1.5 | 150 | 4 | Воздушноеохлаждение | DN80 | |
|
|
20 | 1.5 | 150 | 5.5 | Воздушноеохлаждение | DN80 | |
|
|
35 | 1.5 | 150 | 5.5 | Воздушноеохлаждение | DN80 | |
|
|
48 | 1.5 | 150 | 7.5 | Воздушноеохлаждение | DN100 | |
|
|
60 | 1.5 | 150 | 9 | Воздушноеохлаждение | DN100 | |
|
|
80 | 1.5 | 150 | 11 | Воздушноеохлаждение | DN100 | |
|
|
100 | 1.5 | 150 | 15 | Воздушноеохлаждение | DN100 | |
|
|
120 | 1.5 | 150 | 18.5 | Воздушноеохлаждение | DN100 | |
|
|
140 | 1.5 | 150 | 18.5 | Воздушноеохлаждение | DN125 | |
|
|
160 | 1.5 | 150 | 22 | Воздушноеохлаждение | DN125 | |
|
|
200 | 1.5 | 150 | 37 | Воздушноеохлаждение | DN125 | |
|
|
250 | 1.5 | 150 | 45 | Воздушноеохлаждение | DN150 | |
|
|
300 | 1.5 | 150 | 55 | Воздушноеохлаждение | DN150 |
Общие сведения
- Энергосбережение: по сравнению с традиционными шламовыми и винтовыми насосами горизонтальный плунжерный насос снижает потребляемую мощность двигателя на 50-80%, существенно уменьшая эксплуатационные затраты.
- Более высокое давление и эффективность: насос развивает выходное давление до 2 МПа, значительно повышая эффективность фильтрации, увеличивая толщину фильтрационного кека и снижая остаточную влажность.
- Усовершенствованный уплотнительно-направляющий узел: карданное соединение компенсирует несоосность между гидроцилиндром, муфтой, цилиндром перекачиваемой среды и монтажной рамой, эффективно уменьшая износ уплотнительных колец.
- Специальные материалы уплотнений: применены специализированные материалы и конструкции, существенно увеличивающие ресурс уплотнений.
- Интеллектуальная система смазки: дозированная и управляемая по времени смазка подается между направляющими уплотнениями через замкнутый контур, предотвращая потери масла и загрязнение окружающей среды. Контролируемая смазка также исключает ускоренный износ уплотнений из-за ошибок персонала.
- Увеличенный срок службы: низкоскоростное возвратно-поступательное движение увеличивает ресурс основных узлов по сравнению с высокоскоростными насосами возвратно-поступательного действия.
- Светодиодная индикация состояния: светодиодные индикаторы позволяют оператору быстро определять состояние насоса по цвету. Команды выдаются, обрабатываются и контролируются встроенной системой ПЛК.
- Оптимизация под узкие монтажные места: насос специально разработан для вытянутых и стесненных пространств, типичных для применения винтовых насосов, при сохранении достаточного доступа для обслуживания, стабильной работы, низкого уровня шума и отсутствия вибраций.

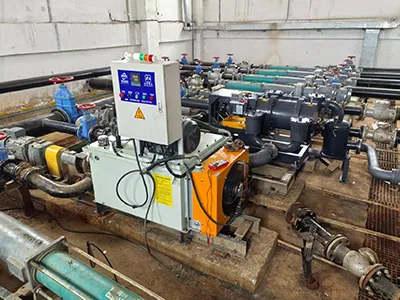

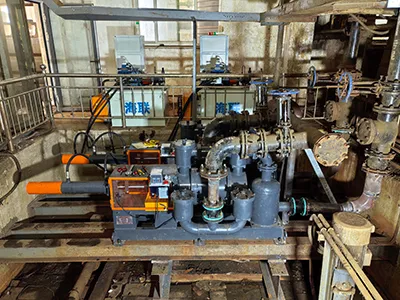

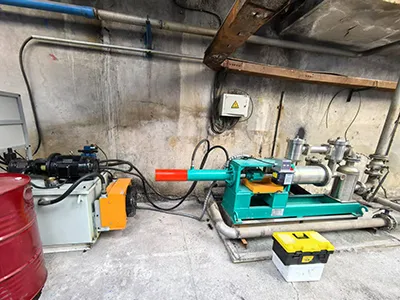

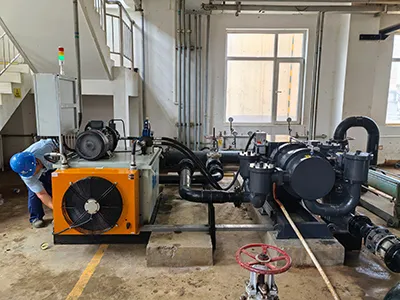

Применение на объекте
